У нас есть бригада, которая занимается всевозможными «шабашками», начиная от электричества и заканчивая монтажными и строительными работами. И как-то к нам обратились люди, которые решили перепланировать свой дом. В рамках этого мероприятия было принято решение снести стену между двумя комнатами. Но тогда возник вопрос а не упадет ли потолок, после сноса стены. Обследовав дом, мы поняли, что стена не является несущей т. е. разрыва кровельных материалов над ней нет. Но без стены образуется пролет около 6,5 метров. Для потолка, основу которого составляет настил из досок, это большое расстояние. И, как минимум, такие действия могли бы вызвать провисание потолка. Тогда мы приняли решение, о том, что необходимо дополнительно укрепить конструкцию дома.

После некоторых раздумий, приняли решение, изображенное на рисунке.

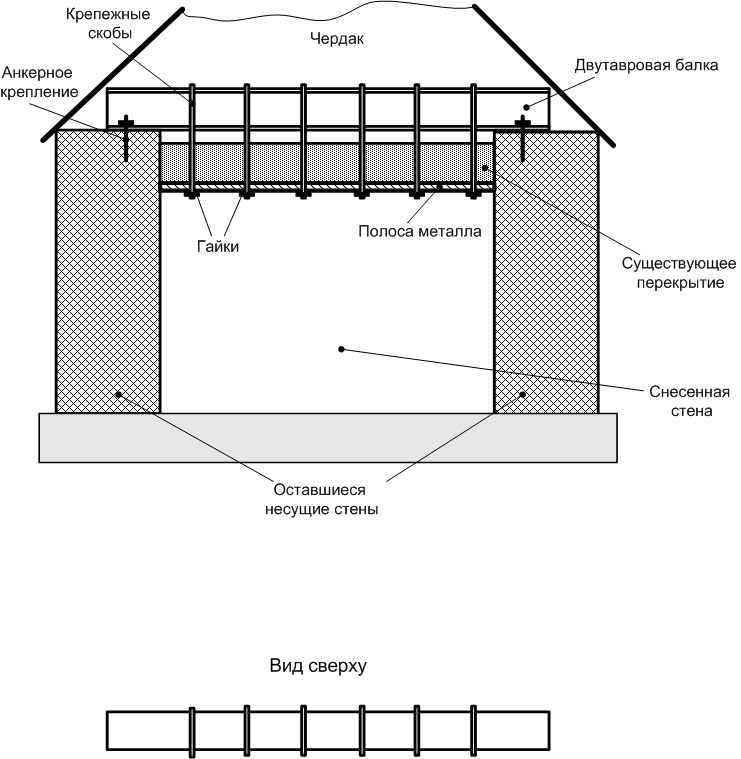

Схема поддержки потолка

Основную, силовую часть, конструкции составляет двутавровая балка №22 по ГОСТ 8239 — 89, лежащая на чердаке дома. Оба конца балки лежат на оставшихся несущих стенах. К ней специальными скобами притянут потолок. В потолке предварительно через каждые 0,5 метра просверлены отверстия и снизу из комнаты проложена стальная полоса, чтобы скобы не продавливали потолок. Был выбран именно двутавровый профиль т. к. при одинаковой массе и типоразмерам, по сравнению с другими профилями он имеет наибольшие значения момента сопротивления и момента инерции. Таким образом, его тяжелее всего согнуть.

Вся конструкция видна на рисунке. Собрать ее было не очень сложно, а вот затянуть балку более 150 кг. весом на чердак, это самое сложное. Понадобилось все умение, терпеливость и силушка богатырская пяти человек. Пришлось изготовить специальный валик на ножках, который был установлен около входа на чердак. Далее трое человек, с помощью веревок, поднимают один конец балки к входу и ложат его на валик. Потом трое сверху тянут балку по валику внутрь, а двое снизу подталкивают, пока достают до балки. Балка по валику идет легко, и скоро полностью оказалась на чердаке. А далее уже, как на земле, просто перекладываем ее до нужного положения.

Еще одной не лишней мерой предосторожности мы посчитали необходимость укрепить концы балки на несущих стенах. Чтобы она не съехала со своего места. Почему и были просверлены отверстия в нижней полке двутавра и произведено крепление с помощью металлических анкеров.

После сборки всей поддержки на потолке, в комнате, появились концы шпилек с болтами, но они были успешно спрятаны под навесной потолок, и следов от нашей деятельности не осталось совсем.

Хозяева остались довольны работой. Данная конструкция реально существует, уже более года и с отрицательной стороны себя никак не зарекомендовала.
